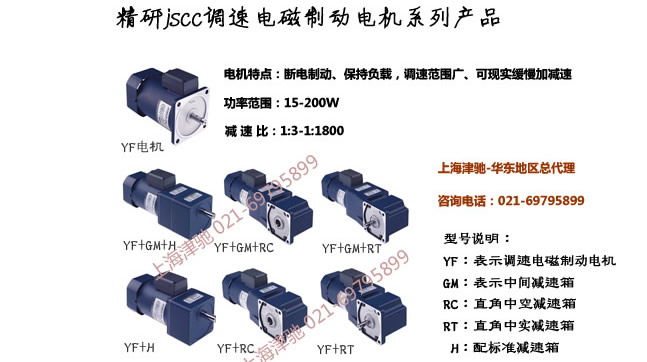

精研.Jscc调速电磁制动电机--15W-200W 产品选型资料pdf文件下载>
产品特点：
1、因配用调速控制器，可以获得广范围的变速(50Hz……90~1400转/分；60Hz……90~1600转/分)；
2、断电后即制动保持负载，内装失电电磁制动器，断电立即产生制动力保持负载；
3、可按需选择变速、电子制动、转换正.反转、缓慢加速、缓慢减速等多种 复杂的运转程序。
4、可直接输入模拟电压0~10V控制转速，便于与PLC联动。

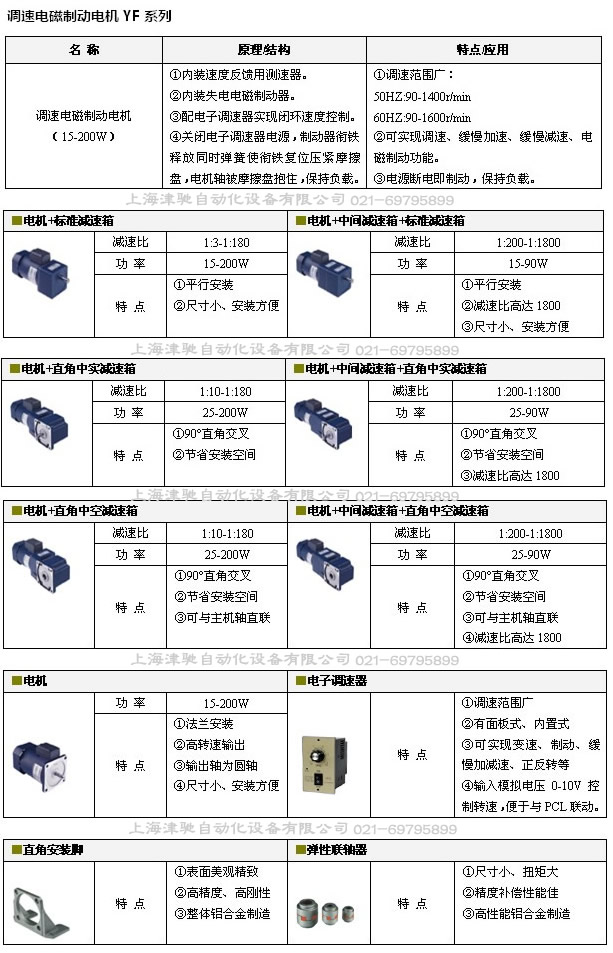

结构原理：
内装速度反馈用测速器。内装失电电磁制动器。配套电子调速器实现闭环速度控制。关闭电子调速器电源，制动器衔铁释放同时弹簧使衔铁复位压紧摩擦盘，电机轴被摩擦盘抱住，制动保持负载。
基本参数：
功率范围：15W~200W
功率类型：15W、25W、40W、60W、90W、200W
电机机座：70mm、80mm、90mm、100mm
使用电压：单相110V~220V
电机出轴：G齿轮轴、D圆轴
速比范围：1:3~180 (中间减速箱速比为1:10)
可配减速箱类型：H标准减速箱、GM中间减速箱、RC直角中空减速箱、RT直角中实减速箱、HE标准减速箱(带耳型)
调速器类型：
SPC1000A、SPC1000E、SNT1000A、SNT1000E、SPC2000A、SPC2000E、SNT2000A、SNT2000E
型号查询：

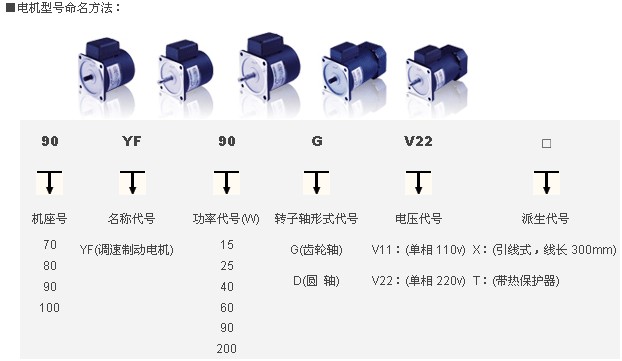

电机型号：
70YF15GV11、70YF15DV11、70YF15GV22、70YF15DV22
80YF25GV11、80YF25DV11、80YF25GV22、80YF25DV22
90YF40GV11、90YF40DV11、90YF40GV22、90YF40DV22
90YF60GV11、90YF60DV11、90YF60GV22、90YF60DV22
90YF90GV11、90YF90DV11、90YF60GV22、90YF90DV22
100YF200GV11、100YF200DV11、100YF200GV22、100YF200DV22

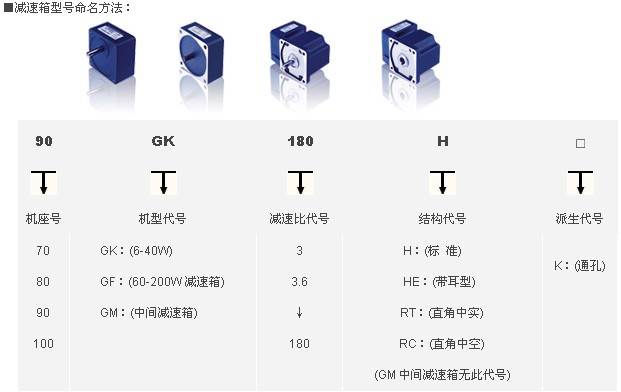

减速箱型号
15W电机匹配减速箱：70GK□H、70GM10
25W电机匹配减速箱：80GK□H、80GM10、80GK□RT、80GK□RC
40W电机匹配减速箱：90GK□H、90GK□RC、90GK□RT、90GM10
60W电机匹配减速箱：90GF□H、90GF□HE、90GF□RC、90GF□RT、90GM10
90W电机匹配减速箱：90GF□H、90GF□HE、90GF□RC、90GF□RT、90GM10
200W电机匹配减速箱：100GF□H、100GF□RC、100GF□RT
